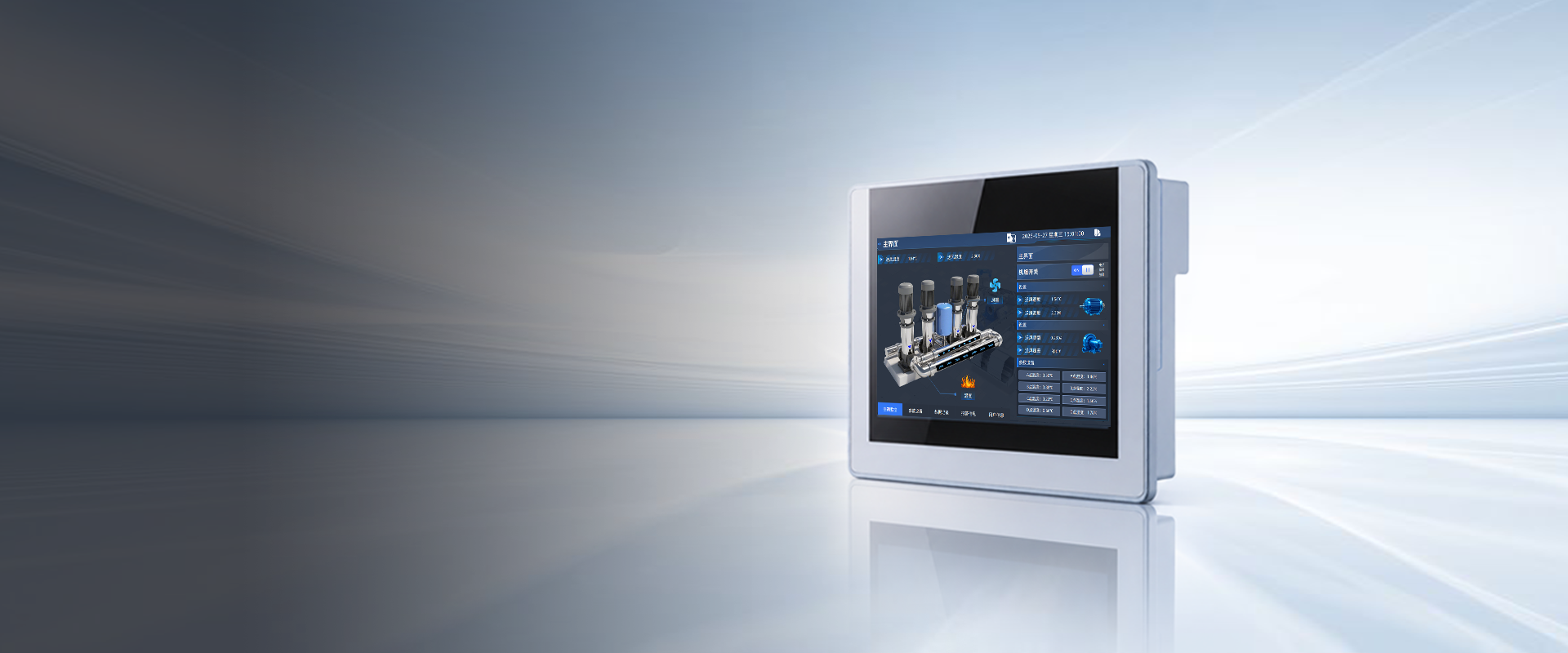

GK系列一體機
重構一體化設備智能控制體驗
GK系列一體機
隨著設備控制向一體化、高效化發展，GK系列應勢而生，以HMI+PLC的一體化設計重構控制器，在可靠性、控制性能與顯示體驗間實現平衡優化，為客戶提供更高效的顯示控制一體化解決方案。

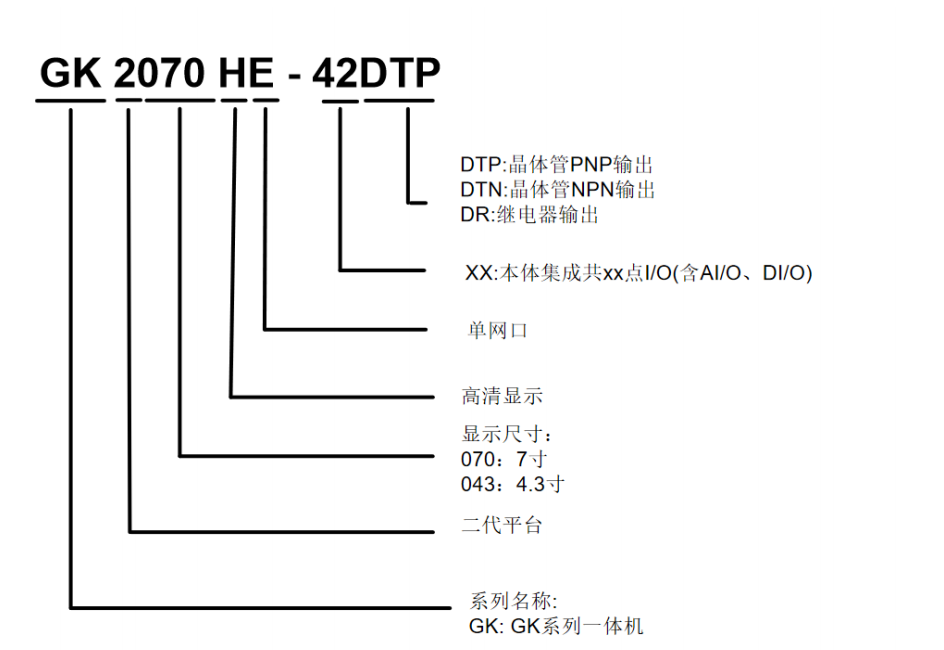

產品型號
GK2070HE-42DTP
加入對比
取消對比
滑動顯示更多
PLC-I/O規格
收起
展開
開關量輸入通道數
24路，支持PNP\NPN
開關量輸出通道數
16路晶體管型，支持PNP
額定輸入電壓
DC24V，最高允許DC 30V
輸入阻抗
電流模式：100Ω
電壓模式：50KΩ
邏輯“0”最大輸入電壓
5V，0.8mA
邏輯“1”最小輸入電壓
15V，2mA
輸入延遲時間
接通延時：普通通道小于50?，高速通道小于2.5?
斷開延時：普通通道小于50?，高速通道小于2.5?
隔離方式
數字隔離，500VAC/分鐘
每通道輸出電流（晶體管）
最大500mA（24V DC±10%）
輸出漏電流（晶體管）
最大100μA
輸出阻抗（晶體管）
最大0.3Ω
輸出延遲時間（晶體管）
小于100uS
輸出負載
電阻負載：12W/點，120W/模塊
電感負載：6W/點，60W/模塊
電燈負載：5W/點，50W/模塊
保護功能（晶體管）
感性負載輸出保護
短路保護
過熱保護
電源反接保護
輸出與內部邏輯電路的隔離（晶體管）
數字隔離，500VAC/分鐘
模擬量輸入通道數
2路
模擬量分辨率
16位
模擬量信號型式
均支持4-20mA/1-5V/0-20mA/0-10V信號
測量精度
0.2% F.S.
模擬量轉換頻率（每通道）
30次/秒
擴展模塊
本體最大支持2個BD板擴展
EXP0：IV/TC/RD/DI/DT/COM
EXP1：IV/TC/RD/DI/DT/CAN
高速脈沖輸入通道數
4路
支持AB相脈沖輸入，最高支持200kHz頻率計數
PWM輸出通道數
4路
邊沿中斷
4路
I0.0~I0.3可分別設置為上升沿或者下降沿中斷
PLC-程序存儲
收起
展開
程序容量
60kb
數據容量
20kb（含4kb掉電保持）
PLC-通信口
收起
展開
編程接口
RS485/HMI 透傳/Ethernet
Ethernet
10M/100M自適應（顯示控制共用，獨立IP）
CAN
支持Kinco運動控制功能、Canopen主站協議、CAN自由通訊
RS485
1*RS485(PORT1)，通信速率最高支持115.2kbps，帶隔離
支持編程協議、Modbus RTU主/從站、自由通信
電氣規格
收起
展開
額定供電電源
DC 24V ±20%（19.2V~28.8V）
額定功率
10W
電源保護
過流保護
防反接保護
浪涌保護
HMI-顯示規格
收起
展開
液晶尺寸
7寸 TFT
分辨率
1024*600像素
顯示色彩
16.77M
亮度
450cd/m2
背光燈
LED
觸摸屏
4線
精密電阻網絡
液晶壽命
＞30000h
處理器
雙核A7 1GHz
以太網
10M/100M自適應（顯示控制共用，獨立IP）
存儲器
雙核A7 1GHz CPU+256MB RAM內存
配方存儲器
內置實時時鐘
RTC
內置實時時鐘，運行環境在25℃時誤差小于3分鐘/月
擴展存儲器
1*USB HOST(USB-A)
程序下載
Ethernet/USB SLAVE(USB-C)/USB HOST(USB-A)
打印端口
USB SLAVE(USB-C)/USB HOST(USB-A)
結構規格
收起
展開
外形尺寸
204*150*42.1mm
安裝尺寸
192*138mm
重量
≈626g
適配軟件
收起
展開
HMI-軟件
Kinco DToolsPro
PLC-編程軟件
KincoBuilderPro
運輸和存儲
收起
展開
氣候條件
環境溫度：-20~+60℃
相對濕度：10%~95%，無凝露
大氣壓：相當于0~3000米海拔高度
機械條件
自由跌落：帶運輸包裝，允許從1米高度5次跌落于水泥地面
工作條件
收起
展開
氣候條件
環境溫度：自然通風的開放式裝置，0~+50℃
相對濕度：10%~95%，無凝露
大氣壓：海拔高度不超過2000米
污染等級：適用于污染等級2
機械條件
正弦振動：5＜f＜8.4Hz，隨機：3.5mm位移；連續：1.75mm位移
8.4＜f＜150Hz，隨機：1.0加速度；連續：0.5g加速度
沖擊：半正弦波、15g、11ms，每軸向6次
電磁兼容性
靜電放電：空氣放電8kV，接觸放電4kV
性能等級B
浪涌：交流電源2kV CM，1kV DM；
直流電源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等級B
快速瞬變脈沖群：電源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等級B
電壓跌落：交流系統，50Hz時，電壓0%持續1周波，40%持續10周波，75%持續20周波
性能等級A
產品防護
收起
展開
防護等級
IP20
